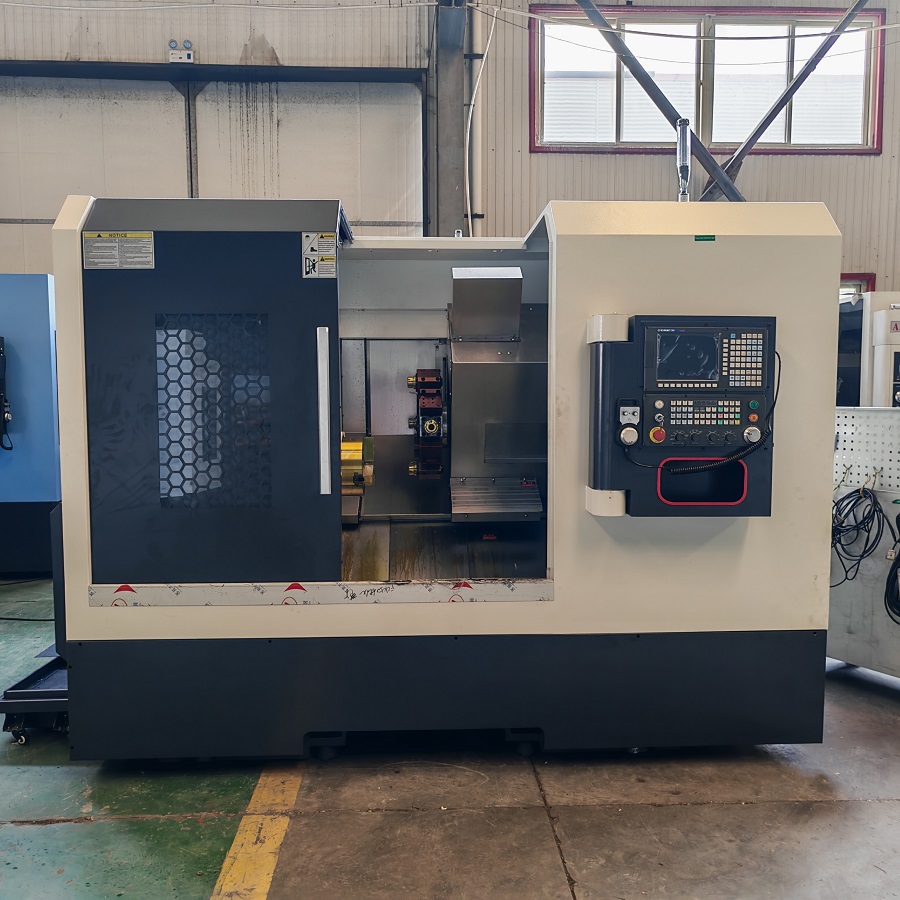

TCK500系列多功能数控车床技术参数
部位
项 目
TCK500
加工范围
床身上最大旋径（mm）
Φ550
最大切削直径（mm）
Φ520
刀塔下加工直径（mm）
Φ300
最大切削长度（mm）
500
行程与
进给
X轴行程（mm）
260
Z轴行程（mm）
600
X轴移动速度（mm/min）
24000
Z轴移动速度（mm/min）
手轮（mm）
0.001/0.01/0.1
X、Z进给速度（mm/min）
0~5000
X、Z手动进给速度（mm/min）
0~1260
位置精度
X轴重复定位精度（mm）
0.005
X轴定位精度（mm）
0.006
Z轴重复定位精度（mm）
Z轴定位精度（mm）
0.008
主轴
主轴转速（rpm）
35-3000
主轴最大扭矩（N.m）
72
主轴鼻端
A2-6
主轴通孔孔径（mm）
Φ66
中空油压卡盘通孔直径（mm）
Φ50
卡盘
10”
刀塔
刀座数目
12工位
换刀时间（s）
0.25
刀具安装尺寸（mm）
25×25
镗刀座安装直径（mm）
Φ40
尾座
尾座行程（mm）
350
顶尖锥度
MT-5#
主电机
主电机功率（kw）
11
X、Z轴
进给电机
X轴进给电机功率（kw）
2.3
X轴进给电机扭矩（N.m）
15
Z轴进给电机功率（kw）
Z轴进给电机扭矩（N.m）
冷却系统
冷却液容量（L）
200
电机型式（kw）
0.37
尺寸
安装（长*宽*高）（mm）
3600/2105/2380
重量
机械重量（kg）
4000
