一、 机床主要结构特点：
1、 本机床是一款高速度、高精度、高可靠性的数控机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床长期使用的稳定性。
2、 采用整体床身结构，机床的位置精度高，排屑流畅、适合高速高精加工。
3、 高速高精高刚性主轴，变频主轴电机。主轴在恒温室内组装，组装后经连续72小时恒温跑合，上机后再经连续72小时试运转，确保高精性能的可靠。
4、 选用4工位立式电动刀架方式，换刀速度快，定位精度高。
5、 X、Z方向进给采用精密滚珠丝杠，伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联，丝杠支承采用预拉伸结构，能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响，确保定位精度和重复定位精度；采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠。
6、 机床防护采用全防护设计，宜人性强，美观独特，防水防屑可靠，维护方便。

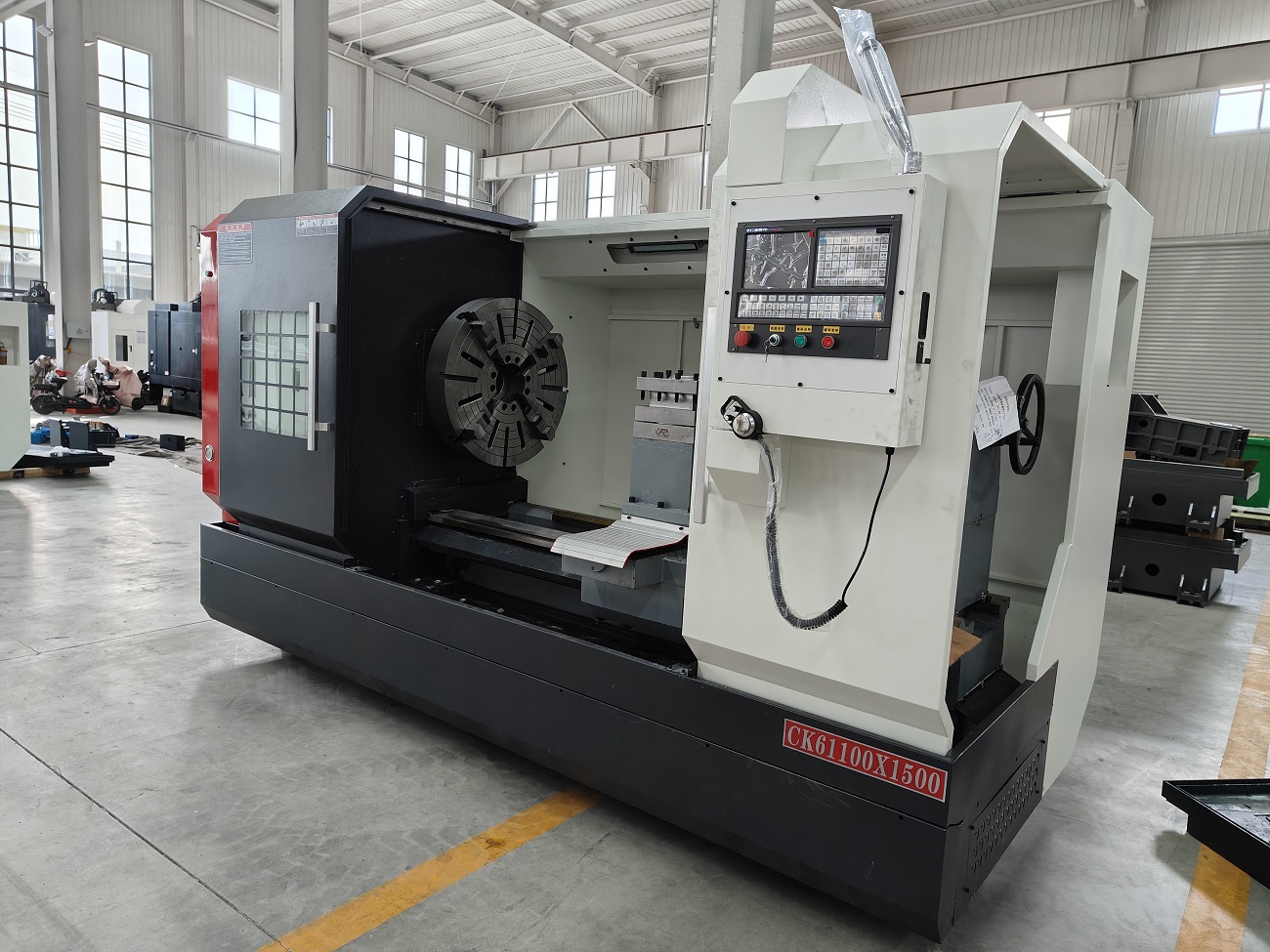

主要技术参数 | 单位 | CK61100 |
床身最大回转直径 | mm | Φ1000 |
托板上最大回转直径 | mm | Φ610 |
最大加工长度 | mm | 1000-5000 |
有效加工长度 | mm | 850/1350/1850/2850/3800/4800 |
最大行程X/Z | mm | X:450 Z:1000-5000 |
主传动形式 |
| 齿轮四挡 |
主轴转速级数 |
| 无级 |
主轴转速范围 | rpm | 30-835 |
主轴端部形式 |
| C11 |
主轴通孔直径 | mm | Φ104 |
主轴孔前端锥度 |
| 公制120/1:20 |
主轴电机功率 | kw | 15 |
进给电机扭矩X/Z | N.m | 10/15 |
快速移动X/Z | m/min | 4/6 |
重复定位精度（X/Z） | mm | ±0.005 |
工件加工精度 |
| IT6-IT7 |
工件表面粗糙度 |
| Ra1.6 |
尾座套筒直径 | mm | Φ100 |
尾座套筒行程 | mm | 200 |
尾座套筒锥度 | # | MT6 |
刀架形式 |
| 电动四工位 |
刀具外形尺寸 | mm | 40X40 |
外形尺寸 | mm | 3500/4100/4600/5600/6600/7600*X2250X2230 |
机床重量（约） | kg | 4500/5000/5500/6500/7500/8500 |
三、主要配置清单
名称 | 规格型号 | 数量 | 品牌 | 产地 |
控制系统 | GSK980TB3 | 1套 | 广数 | 国产 |
主轴单元 | 自制 | 1套 |
| 国产 |
丝杠轴承 |
|
| 哈尔滨 | 国产 |
电动刀架 | LD-650 | 1套 | 宏达 | 国产 |
主轴电机 | 主电机（15 KW） | 1套 | 上海 | 国产 |
滚珠丝杠 |
| 1套 | 启尖 | 国产 |
自动润滑装置 |
| 1套 |
| 国产 |
冷却泵 | 125W | 1套 |
| 国产 |
变频器 | 15KW | 1套 | HY | 国产 |
普通卡盘 | 500mm | 1套 |
| 国产 |
